Magni Crossply UD

Magni Crossply UD

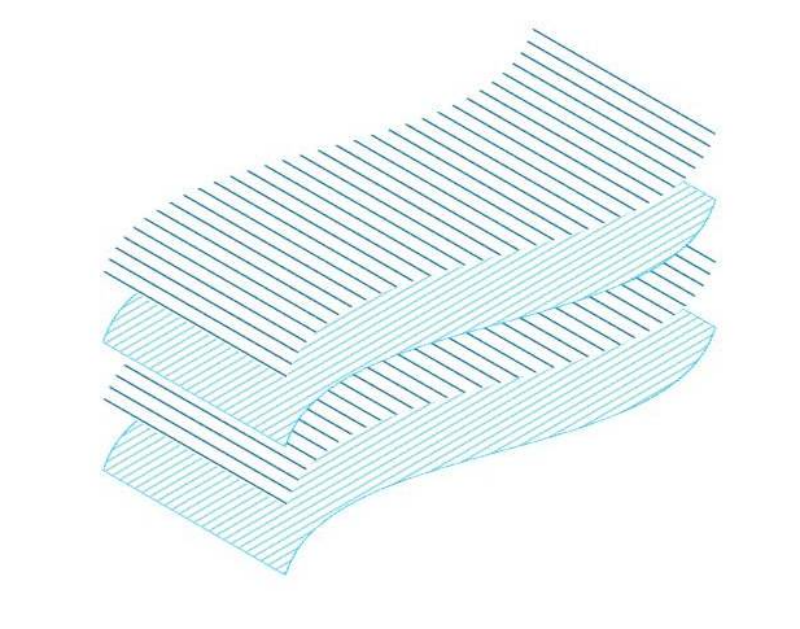

UHMWPE UD proċess kontinwu ta 'vulkanizzazzjoni ortogonali:

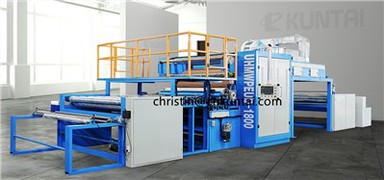

Proċess awtomatiku tal-Magni Crossply UHMW-PE UD:

1. Poġġi l-PE UD unidirezzjonali fuq il-{1}} grad u 90 grad tat-tensjoni tat-twaqqif mezzi.

2. Id-drapp tat-tensjoni UD ta '0 grad huwa jbattal mal-pjattaforma tal-ippressar bis-sħana mill-apparat ta' trazzjoni servo qabel l-coiling.

3. Wara li d-drapp UD ta '90 grad jinġibed u jitqiegħed mill-apparat tal-issettjar tal-wisa' servo, jinqata 'mill-apparat tal-qtugħ sħun.

4. Il-pjan ta 'fuq ta' l-ippressar sħun malajr jiġi ppressat 'l isfel, u l-pressjoni tiġi trażmessa permezz ta' sensing tas-sinjal biex issuq il-kompost.

5. It-trazzjoni servo tintuża flimkien max-xaft tat-tensjoni biex tirrumbla d-drapp lest ortogonali tal-PEUD.



4/6UD kompost: Drapp lest vulkanizzat PEUD jittieħed mill-apparat ta 'tkebbib ta' tliet assi ta 'gradi hawn fuq imsemmi 0, kompost ippressat bis-sħana, trazzjoni servo, u tkebbib tal-assi tat-tensjoni.







Parametru tekniku tal-magna ta 'UHMW-PE UD Crossply Machinee awtomatiku



1) Tunnellaġġ tal-ippressar: 6000KN

2) Dimensjoni tal-mejda tax-xogħol: 1700 * 1700mm

3) Wisa 'materjal: Inqas minn jew ugwali għal 1650mm

4) Medju tas-sors tas-sħana: żejt termali

5) Metodu ta 'tisħin: ċirkolazzjoni esterna tal-heater taż-żejt

6) Metodu tal-ippressar: idrawliku

7) Mod ta 'kontroll: HMI + PLC

8) Kontroll tat-trasmissjoni: konverżjoni tal-frekwenza + servo drive

9) Qawwa totali: madwar 95KW

10) Provvista ta 'enerġija: 380V/50Hz (personalizzat)

11) Tul * wisa * għoli: 9500 * 7500 * 5000mm

12) Piż: madwar 25 tunnellata











Konfigurazzjoni Awtomatika tal-Magni Crossply UHMW-PE UD



Nru.	Isem il-parti	Rekwiżiti tekniċi	Funzjoni
1	Apparat għat-tkebbib ta' 0 grad	3-ċ-ċokk ta' tkebbib/sigurtà taċ-ċentru tal-assi	0 grad tat-tensjoni UD li tinħall
		Kontroll tat-tensjoni tat-trab manjetiku
2	Pjattaforma ta 'tkebbib ta' 90 grad	Ċentru tal-assi wieħed għat-tkebbib/ċokk tas-sigurtà	90 grad tat-tensjoni UD unwinding
		Kontroll tal-aġġustament tat-tensjoni tat-trab manjetiku
3	Apparat ta 'wisa' fiss	Servo stepper tmigħ	Funzjoni: Materjal tal-ġbid ta 'wisa' orizzontali fiss
		Moviment ta 'tul fiss ta' kklampjar pnewmatiku
		Servo motor drive, livell ta 'insulazzjoni F, livell ta' protezzjoni IP55, marka: Huichuan
		It-tul tal-ġbid HMI jista 'jiġi ssettjat
		Azzar tal-karbonju tal-ferrovija tal-gwida mobbli miksija b'kromju iebes, trattament ta 'tifi ta' frekwenza għolja
		Qtugħ termali
4	Ippressar & Laminazzjoni	Gwida ta 'erba' kolonni ta 'l-azzar tal-karbonju miksi b'kromju iebes	ippressar bis-sħana u laminazzjoni
		6000KN assemblaġġ idrawliku ta 'erba' ċilindri
		1700 * 1700mm tal-mejda tal-laminazzjoni sħuna
		Ħiter taż-żejt tat-temperatura esterna tal-moffa
5	Apparat ta 'gwida	Roller ta 'gwida misjuq bis-servo	prodotti ta' gwida
		Servo motor drive, livell ta 'insulazzjoni F, livell ta' protezzjoni IP55
6	Apparat tal-istralċ	Ċentru tat-tkebbib/ċokk tas-sigurtà	prodotti finali tal-istralċ
		Kontroll tat-tensjoni tat-trab manjetiku
		Drive bil-mutur ta 'frekwenza varjabbli, livell ta' insulazzjoni F, livell ta 'protezzjoni IP55, marka: Siemens









Hekk kif it-teknoloġija tkompli tavvanza, makkinarju ġdid u avvanzat qed jiġi żviluppat kontinwament biex titjieb l-effiċjenza tal-proċessi industrijali. Magna waħda bħal din hija l-istampa idrawlika ta' 600-tunnellata - għodda qawwija u versatili li hija kapaċi timmaniġġja diversi kompiti.
Wieħed mill-vantaġġi ewlenin tiegħu huwa l-abbiltà tiegħu li awtomatikament jgħabbi u jħott kojls, li jagħmilha għażla preferuta għall-industriji li jeħtieġu l-ipproċessar ta 'volumi kbar ta' materjali jew prodotti. Dan id-disinn kompletament awtomatiku jnaqqas il-ħtieġa għal xogħol manwali, u jiffranka kemm ħin kif ukoll flus fit-tul.
Benefiċċju ieħor ta 'l-istampa idrawlika ta' 600-tunnellata hija l-forza inkredibbli tagħha, li tippermettilha tieħu ħsieb anke l-aktar kompiti diffiċli b'faċilità. Din il-qawwa immensa tagħmilha għażla adattata għall-industriji tal-karozzi, aerospazjali u tal-kostruzzjoni, fost oħrajn.
Minbarra l-qawwa u l-kapaċitajiet ta 'awtomazzjoni tagħha, l-istampa idrawlika ta' 600-tunnellata toffri wkoll preċiżjoni u preċiżjoni għolja. B'sistemi ta 'kontroll avvanzati fis-seħħ, huwa possibbli li jinkisbu riżultati konsistenti kull darba, filwaqt li jiġi żgurat li kull prodott prodott jissodisfa l-istandards ta' kwalità meħtieġa.
Il-flessibilità tal-magna tagħmilha wkoll adattata għal firxa wiesgħa ta 'applikazzjonijiet, inkluż xogħol tal-metall, iffurmar tal-plastik, u anke fil-produzzjoni ta' komponenti elettroniċi. Din il-versatilità tagħmilha għażla popolari għall-manifatturi li jeħtieġu magna li tista 'tintuża f'diversi proċessi industrijali, u tiffrankahom ħin u flus fuq magni multipli.
B'mod ġenerali, l-istampa idrawlika 600-tunnellata hija bidla fil-logħba fid-dinja tal-makkinarju industrijali. Il-karatteristiċi awtomatizzati, il-qawwa inkredibbli u n-natura versatili tagħha jagħmluha għodda essenzjali għal kwalunkwe kumpanija li għandha l-għan li tibqa’ kompetittiva fis-suq tal-lum li dejjem jinbidel.
